Desplazadores para codificadores CIJ/TIJ

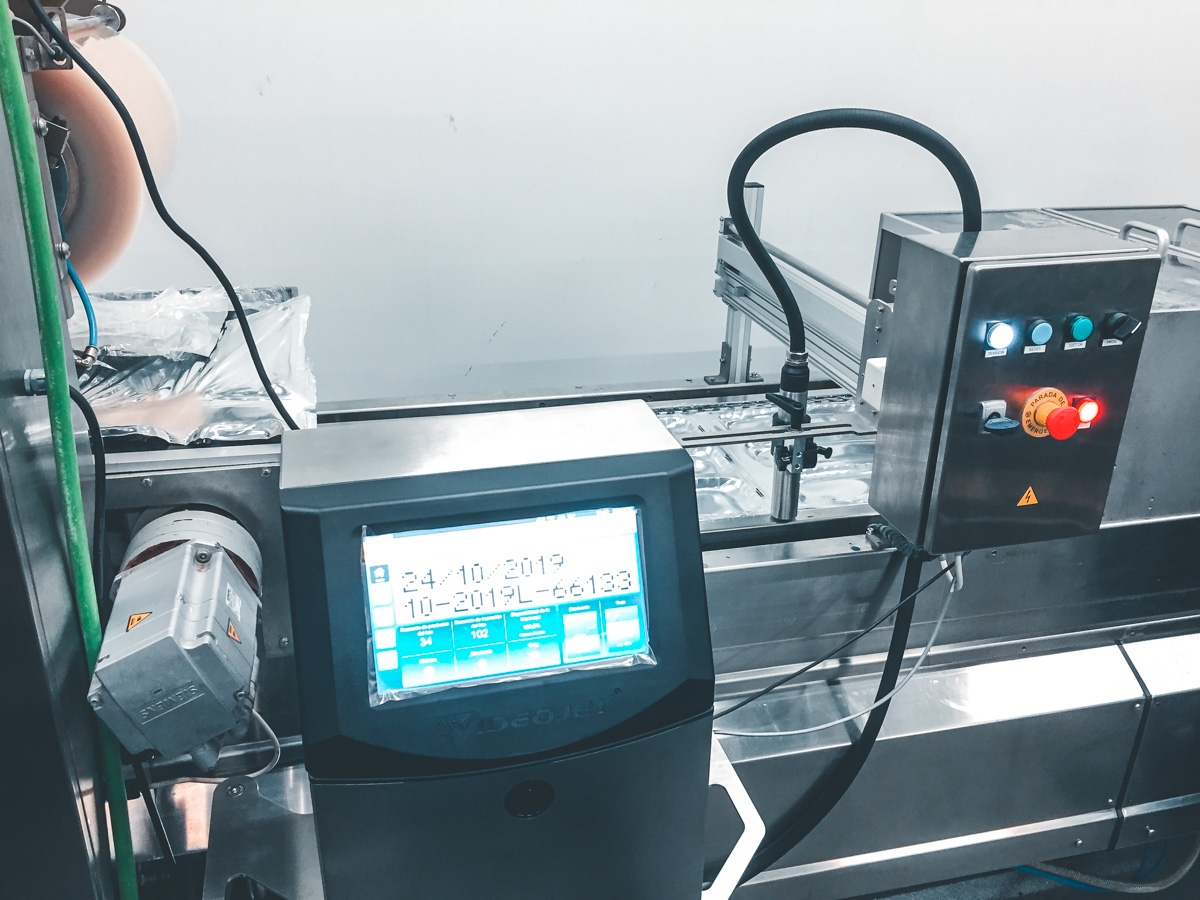

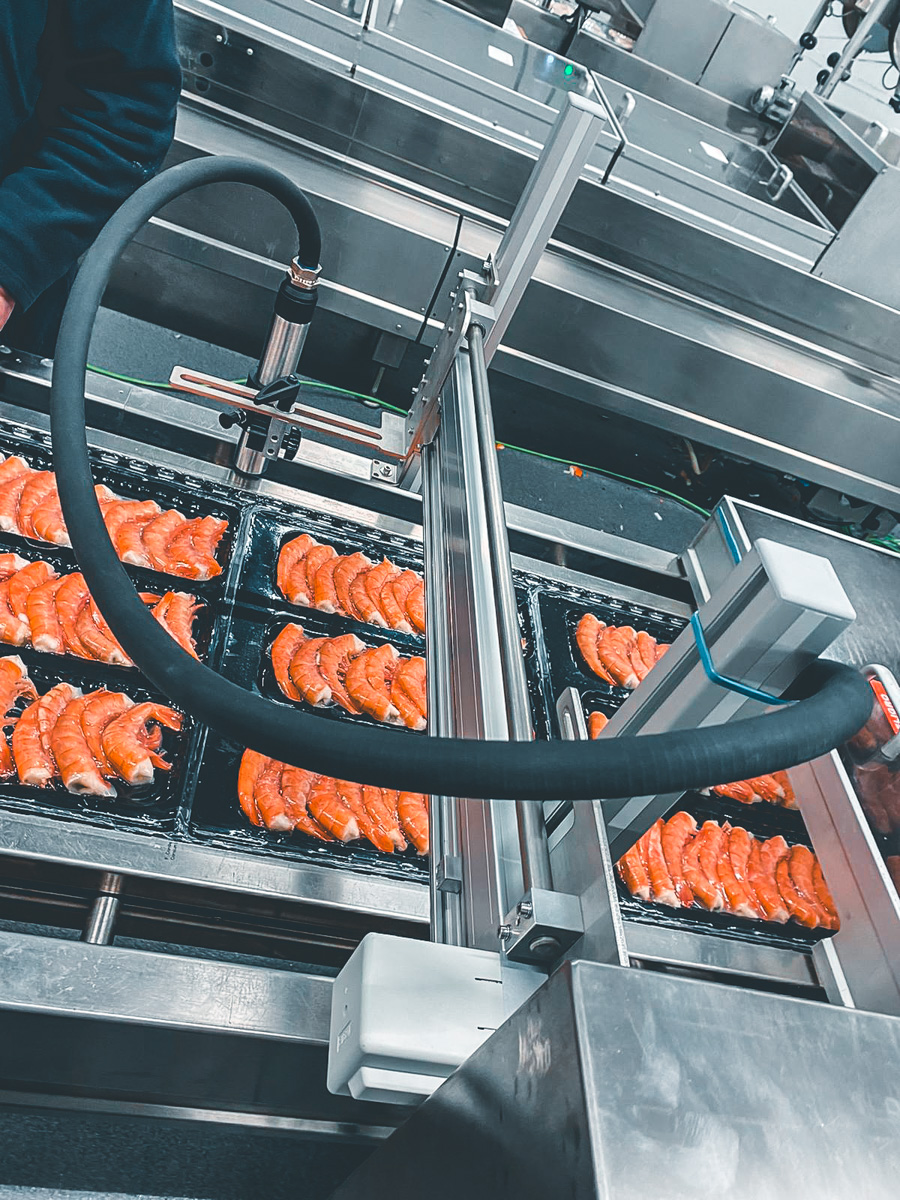

SABO desarrolla, suministra e integra desplazadores para la codificación, mediante la tecnología de inyección de tinta, de imágenes, códigos y textos en una amplia gama de productos, en distintas direcciones, de acuerdo a las necesidades del cliente.

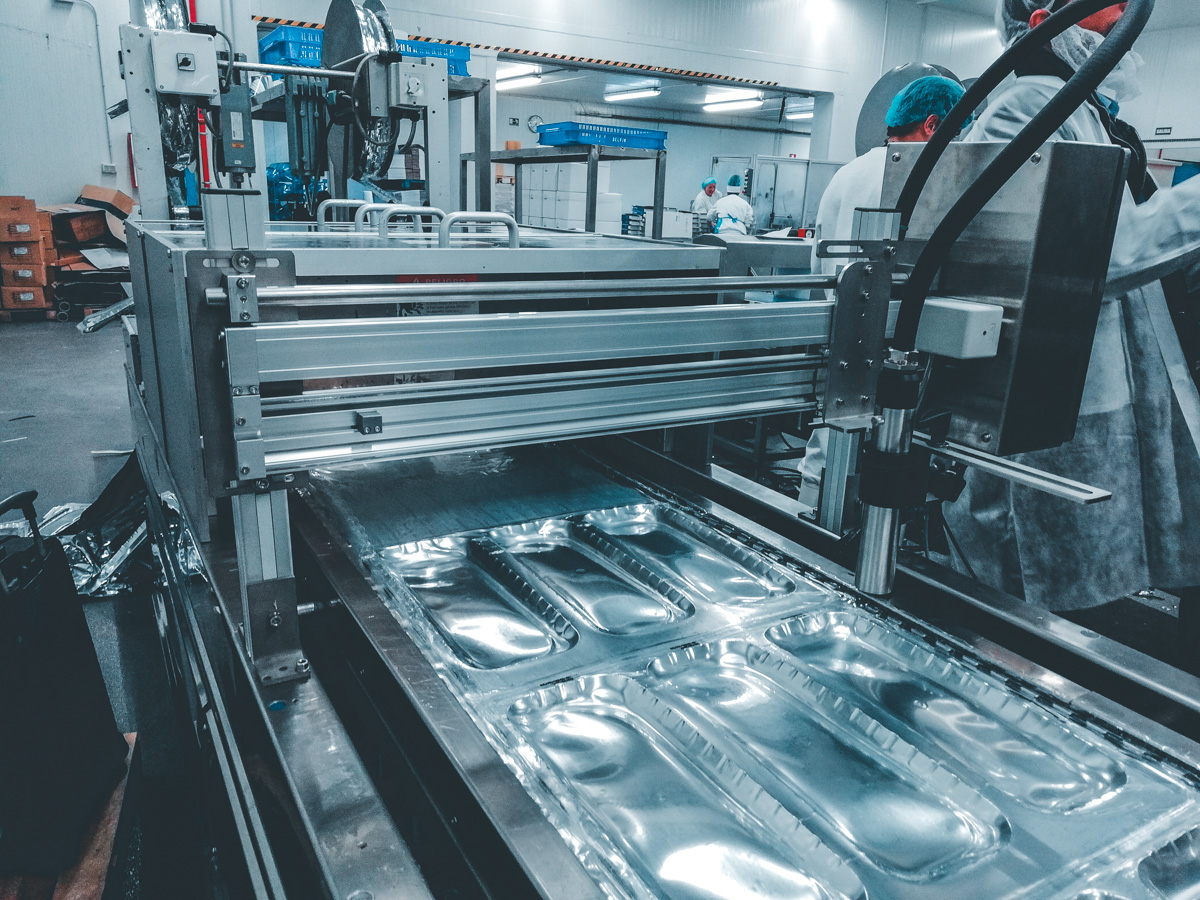

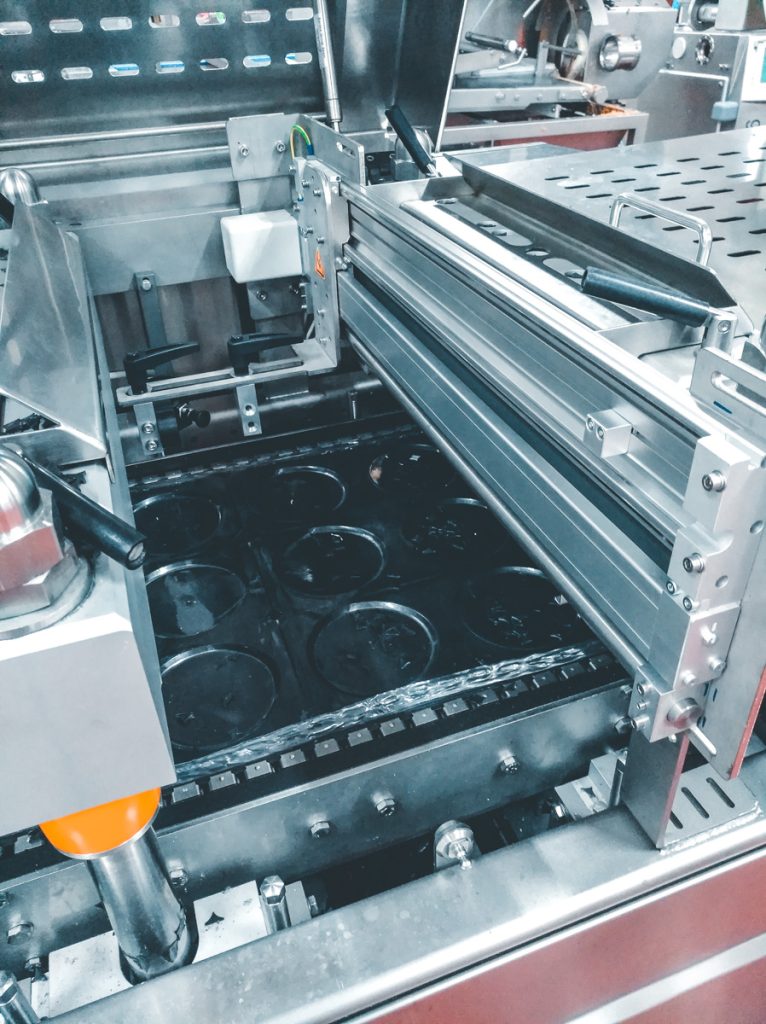

Estos desplazadores están basados en mesa de guiado accionadas mediante motores paso a paso de 24 VDC servocontrolados. A través de un plc industrial la aplicación realiza todas las funciones de automatización del proceso de impresión.

SABO develops, supplies and integrates Continuous & Thermal Inkjet Printers (CIJ/TIJ) traverse systems for printing images, codes and texts on a wide range of products in different directions, according the customer necessities.

These traverse systems are based on sliding tables with 24 VDC step motor controlled. By means of an industrial plc the application manages the different automation functions of the printing process.

Principales prestaciones:

  • Carreras hasta 1200 mm.
  • Hasta 35 ciclos minuto (en función de carrera).
  • Posibilidad de integrar varios cabezales de impresión.
  • Desplazamiento en 1 o 2 ejes (X-Y)
  • Resolución de impresión 600 dpi.
  • Control de impresora con pantalla táctil WINS.
  • Comunicación Ethernet, RS 232 USB.
  • Etiquetas por software Clarisoft emulación ZPL, SATO, Win Drivers.
  • Opción de selección de formatos mediante pantalla táctil programable.
  • Opcional pantalla y encóder lineal para de selección de posición de impresión.
  • Ciclo bidireccional para la optimización de la producción.
  • Fácil integración por sus reducidas dimensiones.
  • Posibilidad de integrar cualquier codificador del mercado.
  • Códigos soportados:
    • Contadores
    • Fecha, hora/minuto
    • Logos e imágenes
    • Text blocks
    • ITF 14, DUN 14, EAN 14, EAN 128
    • GS1 DataMatrix, códigos QR, GS1 128

Main features:

  • Prepared for strokes up to 1200mm.
  • Up to 35 cycles per minute (according stroke).
  • Possibility of multiple print heads
  • Displacement in 1 or 2 axis (X-Y).
  • Print resolution 600dpi.
  • Touchscreen printer control WINS.
  • Ethernet, RS232, USB communication.
  • Label design by Clarisoft software, emulation ZPL, SATO, Win Drivers.
  • Optional program selection touch screen for different formats.
  • Optional display and linear encoder for asymmetric print position selection.
  • Bidirectional cycle for production optimization.
  • Easy integration, small dimensions.
  • Possibility of integrate any of the printers in the market.
  • Codes supported:
    • Counters
    • Automatic date-hour/minute
    • Logos and images
    • Text blocks
    • ITF 14, DUN 14, EAN 14, EAN 128
    • GS1 DataMatrix, QR codes, GS1 128
